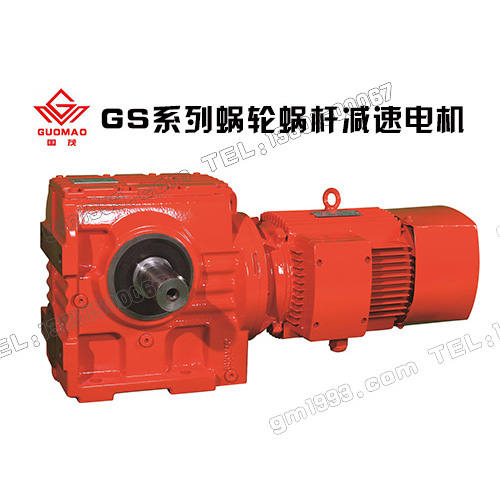

  • 產品名稱: s系列減速機

  • 產品類型: 斜齒輪硬齒面減速機

  • 產品型號: GSAF87 - Y0.75 - 6P - 222.40 - M4 – A - ∮60 – 270°- ③

  • 發布時間: 2018-12-11


產品描述

國茂s系列減速機結構形式說明
國茂s系列減速機屬于四大系列斜齒輪減速機,又叫s系列齒輪減速機,簡稱s減速機輸出軸垂直于輸入軸,由一級斜齒輪和一級蝸輪蝸桿構成。1. GS型:底腳軸伸式安裝
2. GSF型:B5法蘭軸伸式安裝
3. GSA型:空心軸安裝
4. GSAF型:B5法蘭空心軸安裝的
5. GSAZ型:B14法蘭空心軸安裝
6. GSH型:空心軸鎖緊盤安裝的s系列齒輪減速機
7. GSHF型:B5法蘭空心軸鎖緊盤
8. GSHZ型:B14法蘭空心軸鎖緊盤
9. GSAT/GSHT型:帶防轉臂空心軸鎖緊盤安裝
10. GS..SZ..AD..型:軸輸入型
11. GS..R型:是由s系列齒輪減速機和r系列減速機的組合
以上機型對應的外形結構詳見:下圖國茂s系列減速機的外形尺寸


國茂s系列減速機型號表示方法
GSAF87 - Y0.75 - 6P - 222.40 - M4 – A - ∮60 – 270°- ③
1. G為公司代號
2. SAF87表示機型和規格號(參數詳見s系列齒輪減速機樣本)
3. Y0.75為電機代號和功率
4. 6P為電機級數,一般還有2P、4P、8P
5. 傳動比為222.40
6. 安裝形式為M4(參見下圖安裝形式圖例)
7. 輸出法蘭方向為A向(參見s系列減速機安裝形式圖例)
8. s系列齒輪減速機是空心軸輸出時,輸出軸孔徑為∮60(安裝尺寸等參數詳見國茂G系列斜齒輪減速電機電子樣本
9. 電機接線盒方向(角度)為270°,參見下圖電機接線盒位置表示方法
10. 國茂s系列減速機接線盒入線口位置為③,參見下圖接線盒入線口表示方法
s系列減速機

注:1.需帶聯接法蘭時請注明
2.輸入軸型沒有電機各項內容
3.不注明接線盒方向時,則默認為安裝形式中的0度位置。不注明入線口位置時,則默認為X位置。
4.對s系列減速機輸出軸旋轉方向和輸入軸旋轉方向有特別要求的用戶,請與國茂減速機集團技術部聯接(技術部聯系電話:0519-88898883)并在訂貨時用簡圖或文字說明(銷售電話:0519-86588813)。

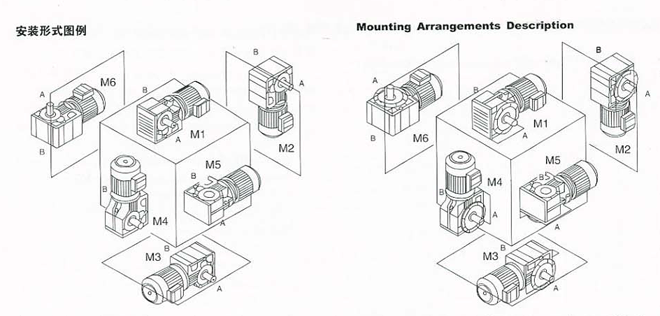

國茂s系列減速機的安裝形式圖例
s系列減速機的安裝形式圖例

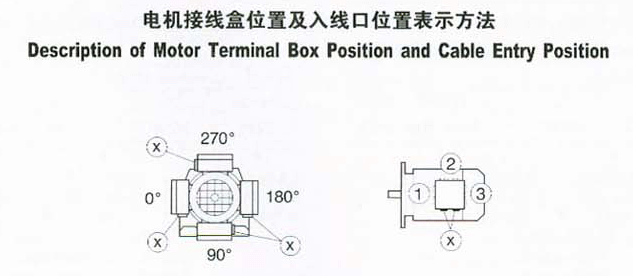

國茂s系列減速機電機入線口和接線盒位置表示方法
S系列斜齒輪減速機電機入線口和接線盒位置表示方法
