國茂減速機 > 擺線針輪減速機 > 臥式擺線針輪減速機
  • 產品名稱: 臥式擺線針輪減速機

  • 產品類型: 擺線針輪減速機

  • 產品型號: XWD3 - 29 - Y5.5 -CZ

  • 發布時間: 2018-12-11


產品描述

臥式擺線針輪減速機的特點

臥式擺線針輪減速機簡稱臥式擺線減速機,其速比范圍廣、體積小、運轉平穩、壽命長登特點使得臥式擺線針減速機廣泛應用于傳動輸送等領域。

高速比和高效率
單級臥式擺線針輪減速機傳動,就能達到1:87的速比,效率在百分之90以上,如果采用多級傳動,減速比更大。
結構緊湊體積小
由于采用了行星減速機傳動原理,臥式擺線減速機的輸入軸與輸出軸在同一軸心上,所以結構緊湊,體積小。
運轉平穩噪聲低
擺線針齒嚙合齒數較多,重疊系數大以及具有機件平穩的機理,使振動的噪聲限制在最小程度。
使用可靠、壽命長
臥式擺線針減速機因主要零件采用軸承鋼壽命制造,因此臥式擺線減速機機械性能好,再加上采用滾動摩擦,所以經久耐用壽命長。
過載能力強、耐沖擊、慣性力矩小
臥式擺線針輪減速機適用于啟動頻繁和正反轉的場合。

1544189290157427.

臥式擺線針輪減速機型號(選型詳見:擺線針輪減速機如何選型

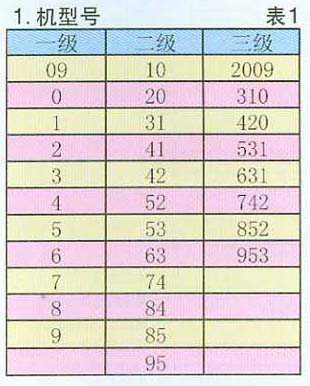

臥式擺線針輪減速機型號
注:按結構形式分為:臥式、立式;按驅動器聯接方式臥式擺線減速機分為:雙軸型、電機接盤型、電機直聯型

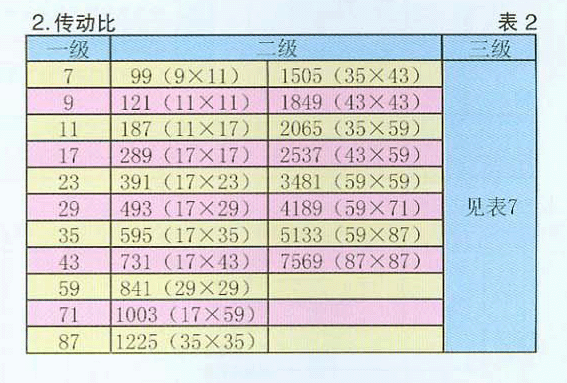

臥式擺線針輪減速機傳動比
擺線減速機傳動比
注:凡一級機型具有的傳動比,二級、三級臥式擺線針減速機機型均可任意組合,如需其他傳動比可與本公司技術部聯系(技術支持:0519-88898883)

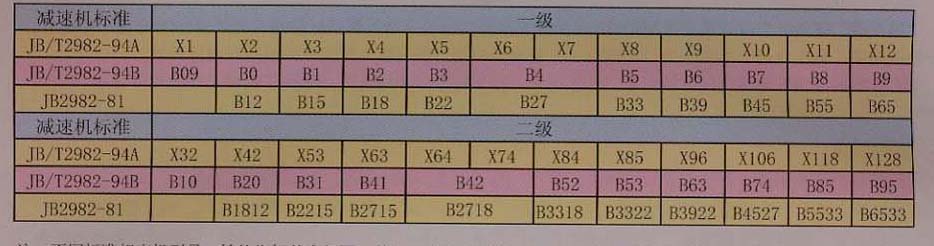

臥式擺線針輪減速機對照表
擺線針輪減速機對照表
注:不同標準相應機型號,性能指標基本相同,外形、安裝和聯接尺寸略有不同。用戶盡量選用JB/T2982-94A、B標準的臥式擺線減速機。



臥式擺線針輪減速機表示方法(同系列還有:國茂立式擺線針輪減速機
X W _ D 3 - 29 – 5.5
X代表X系列擺線針減速機(詳見擺線減速機型號對照表)
W為標準安裝形式:腳板式,此外還有L(法蘭式擺線減速機)
無標注即為一級減速,其他標識:E(二級減速機)、S(三級減速機)
D表示Y系列普通型電機(此為輸入端聯接規格補充),其他形式還有:
A:YA系列曾安型電動機
B:YB系列隔爆型電動機
P:YEJ系列內制動型電動機
T:YCT系列電磁調速型電動機
K:YD系列多速型電動機
I:IEC系列電動機
Q:YZ系列起重電動機
Z:直流電動機
S:伺服電動機
N:ZD型錐形轉子制動電動機
V:變頻調速電動機
J:步進電機
Y:Y系列臥式擺線減速機專用普通電機
3為機型號(其他機型號詳見:擺線減速機機型號)
減速比為29(其他速比詳見:擺線減速機傳動比)
輸入功率為5.5KW
其他安裝形式為L(立裝),詳見:擺線針輪減速機的安裝形式

 1547016554753754

雙級擺線減速機型號示例(其他擺線型號示例詳見:國茂擺線針輪減速機電子樣本
臥式擺線針輪減速機,法蘭式安裝,二級減速,電機配Y系列普通電機,機型組合為41雙極串聯,減速比:1225(35*35),電機功率:0.37KW,立式臥裝
XWED41-1225-0.37-W
注:在兩級和三級臥式擺線針輪減速機中各傳動比的組合,原則上臥式擺線減速機以第一級(高速端)為傳動比小的一端,第二級或第三級(即低速端)為傳動比大的一端。
